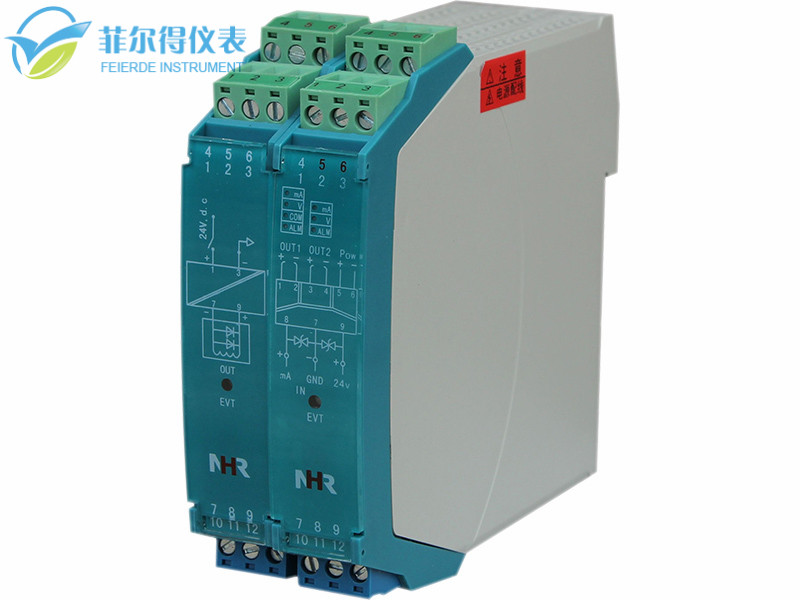

隔離式安全柵

 產品說明：

       安全柵的主要功能就是限制安全場所的危險能量進入危險場所，即限制送往危險場所的電壓和電流。齊納管Z用于限制電壓。當回路電壓接近安全限壓值時，齊納管導通，使齊納管兩端的電壓始終保持在安全限壓值以下。

       一、主要技術性能：

       防爆標記： Ex[ib]ⅡCT6

       本安防爆參數：Uo＝2.5V， Io＝95mA，

       C o＝6.5uF，L o＝3.6mH，

       P o＝0.3W，Um=36VDC

       電源電壓：24VDC±10%

       消耗功率：1.8W（24V供電，二路20mA輸出）

       危險區輸入：三線制RTD ⑦+⑧-⑨-

       二線制RTD ⑦+⑧- (⑨與⑧短接)

       安全區輸出：全隔離二路4～20mA/1～5V DC（①+②-、④+⑤-）

       輸出負載:  ≤750Ω（內部250Ω負載）

       輸出精度：0.2%F.S

       溫度漂移：0.01%F.S

       環境溫度：+5℃～40℃

       相對濕度：35％～85％RH

       儲存溫度：-40℃～85℃

       重量：約150ｇ

       安裝場所：周?chē)諝庵袘缓瑢︺t、鎳、銀鍍層起腐蝕作用的介質。

       適用現場設備：二、三線制熱電阻。
